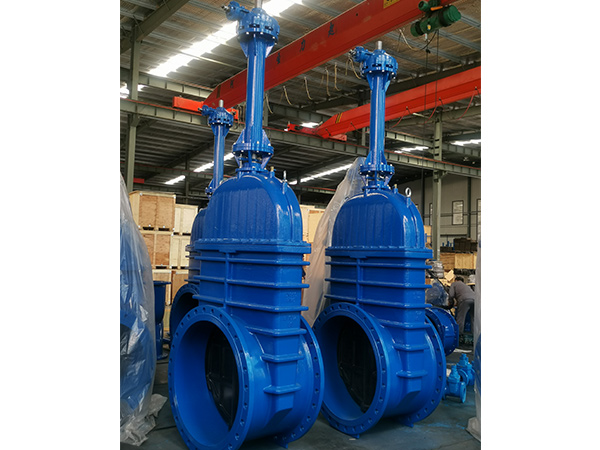

加長桿閘閥軟密封法蘭閘閥
發布日期：2023-07-11
零件名稱和材質
手輪：球墨鑄鐵/厚沖壓
閥體/帽/壓蓋：球墨鑄鐵
閥桿：不銹鋼420/304/316
防水帽：三元乙丙
螺栓：8.8級碳鋼/不銹鋼304/316
密封圈：EPDM
止推軸承：黃銅
密封墊：三元乙丙
閥桿螺母：黃銅/球墨鑄鐵
閘板：球墨鑄鐵+EPDM/NBR
| 型號DN | 結構長度 L-mm | 中心高 h-mm | 手輪直徑 D-mm | 公稱直徑 a-mm | 法蘭直徑 d-mm | 孔中心距 c-mm | 孔數及孔 徑x-n | 法蘭厚度 （含水線) T-mm | 凸臺高度 f-mm | 凸臺外徑 g-mm | 公稱壓力 |
| 50 | 150 | 241 | 138 | 50 | 158 | 125 | 4-018 | 16.5 | 2 | 99 | PN16 |
| 65 | 170 | 270 | 173 | 65 | 180 | 145 | 4-Φ18 | 17 | 2 | 118 | |
| 80 | 180 | 292 | 173 | 80 | 196 | 160 | 8-018 | 19 | 3 | 132 | |
| 100 | 190 | 333 | 200 | 100 | 215 | 180 | 8-Φ18 | 20 | 3 | 156 | |
| 125 | 200 | 384 | 230 | 125 | 250 | 210 | 8-Φ18 | 20 | 3 | 184 | |
| 150 | 210 | 420 | 230 | 150 | 280 | 240 | 8-Φ23 | 20 | 3 | 211 | |
| 200 | 230 | 512 | 270 | 200 | 336 | 295 | 12-Φ23 | 21 | 3 | 266 | |
| 250 | 250 | 602 | 350 | 250 | 405 | 355 | 12-Φ26 | 25 | 3 | 319 | |
| 300 | 270 | 705 | 350 | 300 | 460 | 410 | 12-Φ26 | 28 | 4 | 370 | |
| 350 | 290 | 782 | 450 | 350 | 520 | 470 | 16-026 | 28 | 4 | 430 | |
| 400 | 310 | 880 | 480 | 400 | 580 | 525 | 16-Φ30 | 28 | 4 | 475 | |
| 500 | 350 | 1055 | 600 | 500 | 715 | 650 | 20-Φ 34 | 29 | 4 | 580 | |
| 600 | 390 | 1260 | 600 | 600 | 840 | 770 | 20-Φ40 | 38 | 4 | 680 |
